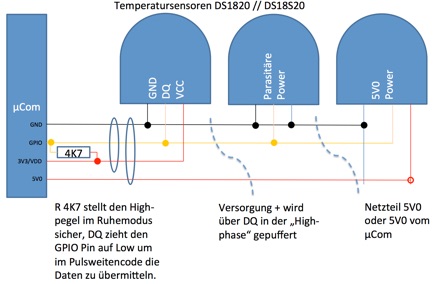

Temperatursensor DS1820 / DS18S20
Temperatursensor DS1820 / DS18S20
Temperatur Tagessicht
Temperatur Wochensicht
Musterdaten mit zwei DS1820 Temperatursensoren die alle 5 Minuten gelesen werden.
--------------------------------------------------------------------------------------------------------------------------------
Funksensor GT-WT-01 (Station GT-WS-06, GT-WS-07)
Protokoll: folgt
--------------------------------------------------------------------------------------------------------------------------------
Funksensor GT-WT-02 (Station GT-WS-08, Station GT-WS-09) (Aldi)
Protokoll: 37 Bit
Die Sendung wird von 8 * low eingeleitet, und insgesamt 6 mal wiederholt
LOG mit Programm RTL_433:
[00] {0} 00 : 00000000
[01] {37} d9 01 07 61 20 : 11011001 00000001 00000111 01100001 00100000
[02] {1} 00 : 00000000
[03] {37} d9 01 07 61 20 : 11011001 00000001 00000111 01100001 00100000
[04] {1} 00 : 00000000
[05] {37} d9 01 07 61 20 : 11011001 00000001 00000111 01100001 00100000
[06] {1} 00 : 00000000
[07] {37} d9 01 07 61 20 : 11011001 00000001 00000111 01100001 00100000
[08] {1} 00 : 00000000
[09] {37} d9 01 07 61 20 : 11011001 00000001 00000111 01100001 00100000
[10] {1} 00 : 00000000
[11] {37} d9 01 07 61 20 : 11011001 00000001 00000111 01100001 00100000
[12] {0} 00 : 00000000
Codierung des Signals:
0000000001111111111222222222233333333
1234567890123456789012345678901234567
KKKKKKKKBSCCTTTTTTTTTTTTHHHHHHHPPPPPP
OOOOOOOOAEHHEEEEEEEEEEEEUUUUUUURRRRRR
DDDDDDDDTNNNMMMMMMMMMMMMMMMMMMMÜÜÜÜÜÜ
EEEEEEEETDLLPPPPPPPPPPPPIIIIIIIFFFFFF
K = 01-08, 8 Bit = Wechselnder Code bei Batteriewechsel
B = 09-09, 1 Bit = Batteriestatus 0 = ok, 1 = low
S = 10-10, 1 Bit = Sendtaste gedrückt = 1, pairing?
C = 11-12, 2 Bit = Kanal, 00 = K1, 01 = K2, 10 = K3
T = 13-25, 12 Bit = Temperatur, binär MSB->LSB o. Komma 26,0=260, Vorz.?
Bit 13 0=positiv, 1=negativ (4095+1 - Bit14-24 bin2dez)
H = 26-31, 7 Bit = Feuchte, binär, Bereich 20-90% LL=10%, HH=110%
P = 32-37, 6 Bit = Prüfsumme
bin2Dez Bit 01-04 +
bin2Dez Bit 05-08 +
bin2Dez Bit 09-12 +
bin2Dez Bit 13-16 +
bin2Dez Bit 17-20 +
bin2Dez Bit 21-24 +
bin2Dez Bit 25-28 +
bin2Dez Bit 29-31 + Fill Bit 0 =
Summe
Prüfsumme = Summe Modulo 64

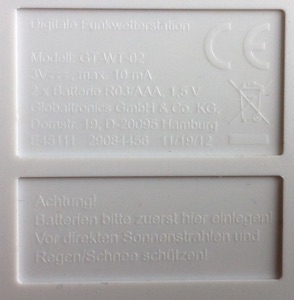

Temperatursensor GT-WT-02 /ALDI
Unterstützung zur Implementierung in das Programm RTL_433
Temperatursensor AM2302 / DHT22
Ansicht eines defekten geöffneten Sensors AOSONG AM2302 / DHT 22.
Dieser Sensor sollte an meine Raspi arbeiten, das wird er nicht mehr der kleine Hitzkopf ;-)
Der Sensor wurde nach der schönen Anleitung unter
http://www.sweetpi.de/blog/436/luftfeuchtigkeit-und-temperatur-mit-dem-raspberry-pi-messen
Raspi angeschlossen.

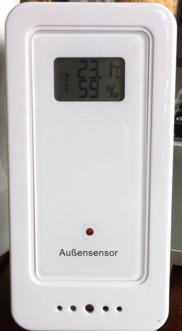

Temperatursensor GT-WT-02
