Projekt: | USB PowerBoard |
Hardware: | Velleman K8055D USB Board |
4 Taster zum manuellen Schalten | |
Zusatzplatine mit 8 elektronischen Lastrelais je 2A, Einzelsicherungen + Gesamtsicherung | |
Gehäuse: | Kunststoffgehäuse(Altes Standleitungsmodem) |
Software: | ABACOM ProfiLabExpert |
Umsetzung: | In Abhängigkeit von der Gehäusegröße wurden 6 Kaltgerätebuchsen verbaut, zwei weitere Schaltausgänge sind über Schraubklemmen anzuschließen. Virtuelle LED signalisieren den Schaltzustand. Zu jedem Schaltausgang ist eine zugehörige Wochenschaltuhr vorhanden, die sich unabhängig programmieren lässt. Den gelb und blau gekennzeichneten Schaltausgängen lässt sich ein Helligkeits- und ein Temperatursensor zuschalten (PTC und Fotowiderstand), die Schaltschwelle kann über ein virtuelles Potentiometer verändert werden. |
Bedienungsanleitung: | USBPOWERBOX_HILFE_V1.5.pdf |

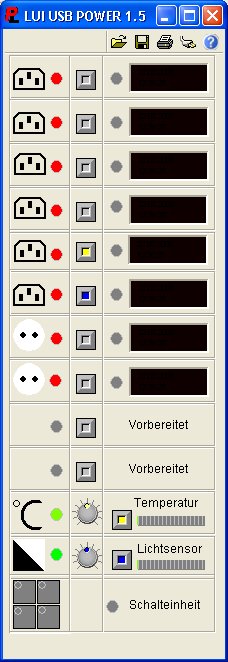

Bedienoberfläche: | |

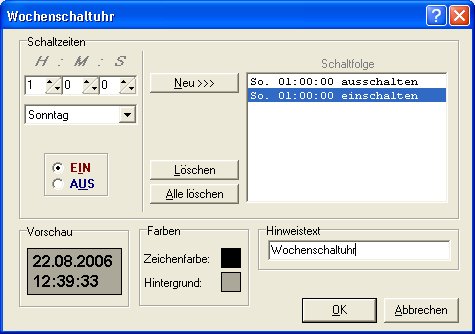

Bedienoberfläche: Detailansicht Wochenschaltuhr |
|
Geräteansicht:

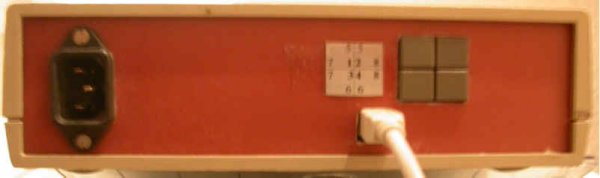

Vorderseite Kaltgeräteeingang |
|
Geräteansicht:

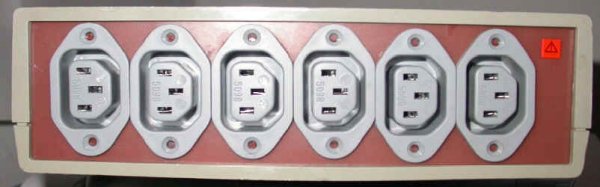

Hinterseite 6 x Kaltgeräteabgang
|
|
Geräteansicht:

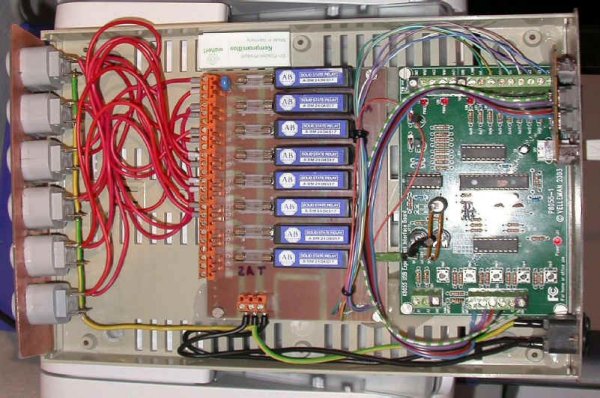

Geöffnetes Gehäuse |
|
Die Bilder wurden wegen der Details hochauflösend eingebunden. |
